Isaro Pro / IP 24L105 740 NR M BS 3550 CL2 M60 ANT

96276038

Fiche technique

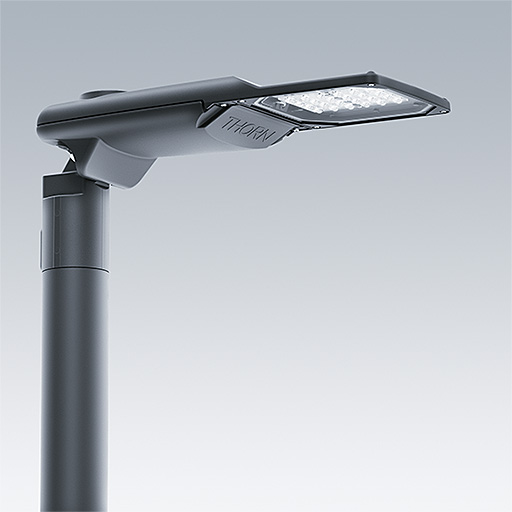

Lanterne d’éclairage routier LED moderne (Small) avec 24 LED alimentées en 1,05A avec une optique Route étroite. Programmable Driver. Classe électrique II, IP66, IK09. Corps : aluminium (EN AC-44300) fonderie, thermopoudré gris anthracite 900 sablé texturé. Emmanchement : aluminium (EN AC-44300), fonderie thermopoudré texturé gris anthracite 900 sablé. Fermeture : verre ép. 5 mm. Visserie : Acier inox. Livré avec un adaptateur d’emmanchement Ø 60 mm qui convient pour montage top (inclinaison 0°/5°/10°/15°/20°) ou latéral (inclinaison -15°/-10°/-5°/0°/5°/10°/15°). Equipé d'un 50% circuit de réduction de puissance, qui entre en vigueur 3 heures avant et 5 heures après un minuit calculé. Il peut être désactivé à l'installation avec un interrupteur interne facilement accessible. Livré avec LED 4 000 K. Protection contre les surtensions : 10 kV en mode commun single pulse et 8 kV en mode commun multipulse; 6 kV en mode différentiel multipulse. Si un système DALI est connecté: 6 kV en mode mode commun et mode différentiel multipulse.

Dimensions : 571 x 224 x 114 mm
Puissance du luminaire: 78,5 W
Flux lumineux du luminaire: 10936 lm
Efficacité lumineuse du luminaire: 139 lm/W
Poids : 5,7 kg
Scx : 0.054 m²

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:10936 lm
  • Efficacité lumineuse du luminaire*:139 lm/W
  • Indice min. de rendu des couleurs:70
  • Convertisseur:1 x 96277221 DRV OS OT 75W 1.05A 115V D #4DIMLT2 G2 C
  • Température de couleur*:4000 Kelvin
  • Tolérance de la couleur (MacAdam intial):5
  • Vie utile nominale (B10)*:L85 100000 h à 25 °C
  • Puissance du luminaire*:78,5 W Facteur de puissance = 0,95
  • Equipement:PROG
  • LED
  • CE
  • ENEC11 +
  • ENEC11
  • GLedReP
  • IK09
  • IP66
  • Coastal_C5
  • LLedNr
  • SC2
  • UKCA
