Voyager Star / VOYAGER STAR CON E1/3BC S BK

96638125

Fiche technique

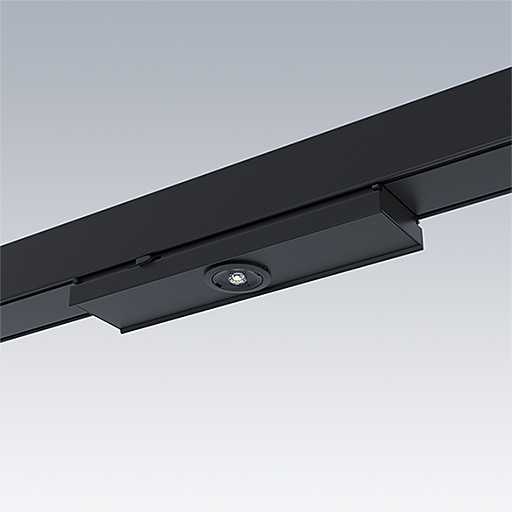

Luminaire de secours à LED pour un montage sans outil sur le système de rail Contus de Thorn. Optique orientable et pouvant être fixé par pas de 45°.
Fourni avec un jeu d'optiques échangeables ESC (chemin d’évacuation), ANT (antipanique) et HC (haut plafond).
Boîtier en polycarbonate (PC) noir.
Bornier à montage rapide, câblage traversant possible jusqu'à 2,5 mm².
Luminaire autonome avec batterie LiFePo4 intégrée, temps de fonctionnement d'urgence sélectionnable par cavalier pour 1 h ou 3 h (par défaut).
Sélection du fonctionnement en mode maintenu ou non maintenu via un système connecté. S'il n’y a pas de système connecté, le mode maintenu est paramétré par défaut.
Surveillance centrale par l'intermédiaire du système sans fil Tridonic « basicDim Wireless » connecté à un contrôleur DALI, ou, s'il n'est pas connecté, test automatique avec affichage de l'état du luminaire par LED d'état.
La puissance d'entrée du luminaire est en mode non maintenu avec batterie en charge : 3,2 W, facteur de puissance 0,52 ; avec batterie chargée : 1,2 W, facteur de puissance 0,08
La puissance d'entrée du luminaire est en mode maintenu avec batterie en charge : 5 W, facteur de puissance 0,63 ; avec batterie chargée : 3,2 W, facteur de puissance 0,54

V en : {Version apparente 3} degré de protection : IP20
Ta = 0 °C à +40°C Résistance aux impacts : IK04
Poids : 0,59 kg classe électrique II

Garantie : Les batteries LiFePo4 intégrées sont robustes et bénéficient d'une garantie de trois ans (conformément aux conditions générales et selon l’étendue prévue par la garantie du fabricant sur les produits Thorn, qui s'applique de manière analogue et qui est disponible à l'adresse http://www.thornlighting.com/en/products/5-yearguarantee/5-year-warranty/terms-of-guarantee_en.pdf. La garantie sur la batterie n'est plus valable si l'installation du produit a lieu plus de trois (3) mois après la livraison EXW (Incoterms 2010).

Pièces de rechange :
59013934 VOYAGER STAR E1/3D CONVERTER
59013928 VOYAGER STAR ACCU LiFePo4 1/3h - 59013941 VOYAGER STAR LENSES SET ANT/ESC/SPOT BK

Sélection de mode
  • Position de la lampe:230V, maintained operation ANT
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:205 lm
  • Efficacité lumineuse du luminaire*:64 lm/W
  • Durée de vie utile médiane*:L90 50000 h à 25 °C
  • Puissance du luminaire*:3,2 W
  • LED
  • CE
  • IK04
  • IP20
  • SC2
